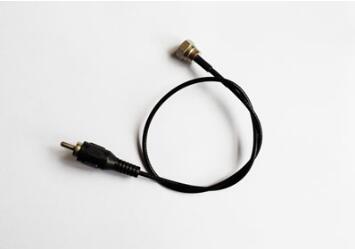

射频同轴电缆组件包括射频同轴连接器和射频同轴电缆两部分。射频同轴电缆组件主要用来连接各种信号接收和发送设备模块或天线发射器，可以保证信号在其中准确、有效、高质量地传输。
1、射频同轴电缆
射频同轴电缆是由两根同轴圆柱形导体组成的一种导行系统，其内导体半径为D，外导体半径为d，高频介质(绝缘体)的相对介电常数为s，内导体与外导体绝缘。射频同轴电缆的圆筒形外导体结构保证了良好的屏蔽性能；在电磁能传输的范围内均匀分布着导体中心；具有均匀、稳定的特性阻抗和极宽等优点。
2、射频同轴连接器
射频同轴连接器可等效成线段。根据电磁场理论，理想状态下，该电缆TEM模单模传输工作频率的下限为零，上限约为全空气介质TEM模的下限截止频率。但由于射频同轴连接器不可避免的需要使用绝缘支座，所以它的工作频率最好是在中间。
射频同轴连接器的一般基本要求是：(1)应保证两根电缆连接处的阻抗匹配以及连接稳定性和可靠性，并尽可能减少信号反射；(2)至少由内外导体和绝缘子三部分组成；(3)必须容易插入，插入人力与拔出力相适应；(4)必须具有良好的电气传输特性。
